製品詳細
起源の場所: 中国
ブランド名: LENGE
証明: CE / ISO
モデル番号: LCTW
支払及び船積みの言葉
最小注文数量: 1セット
価格: Negotiate
パッケージの詳細: 木の場合
受渡し時間: 15 - 20日
支払条件: T/T、L/C
供給の能力: 1ヶ月あたりにセット500
製品名: |
動的パス ボックス |
タイプ: |
ダブルドアスタイル |
材料: |
SUS 304/316L |
評価される空気速度: |
0.45 ± 20 % m3/h |
パワー: |
0.2 kw |
騒音: |
≤ 65 dB |
総サイズ: |
720 x 560 x 1050 |
適用する: |
薬剤の製造業 |
製品名: |
動的パス ボックス |
タイプ: |
ダブルドアスタイル |
材料: |
SUS 304/316L |
評価される空気速度: |
0.45 ± 20 % m3/h |
パワー: |
0.2 kw |
騒音: |
≤ 65 dB |
総サイズ: |
720 x 560 x 1050 |
適用する: |
薬剤の製造業 |

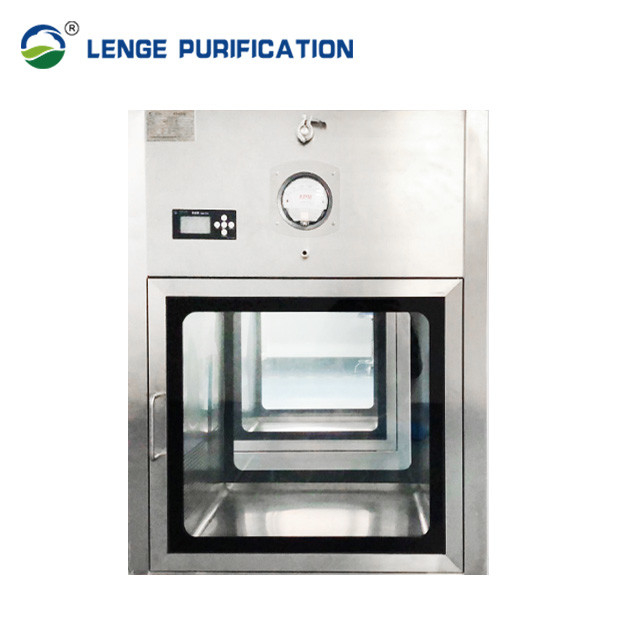

薬剤製造のためのダブルドアスタイルダイナミックパスボックス
定義:
ダイナミックパスボックス (Dynamic Pass Box),エアロックパスボックス (Airlock Pass Box) または転送ハッチ (Transfer Hatch) とも呼ばれ,クリーンルーム環境で使用される特殊機器である.
材料や設備,またはスタッフの制御された移動を 異なるクリーンルームゾーンや 異なる清潔度のあるエリアの間を 容易にするように設計されています.
機能性:
ダイナミックパスボックスは,空気流,圧力差,および相互ロックドアメカニズムを組み合わせて,転送プロセス中に必要な清潔度のレベルを維持します.
クリーンルーム内の空気の質や汚染管理を損なわずに 移転ができるようにします
デザインの特徴:
ダイナミックパスボックスには通常,2つ以上のドアがあり,1つのドアがより高い清潔度のエリアに,もう1つのドアがより低い清潔度のエリアに繋がります.
ドアがロックされ 一度に1つのドアしか開けないので 感染は防げます
また,HEPA (高効率粒子空気) フィルター,空気流感センサー,圧力モニタリングシステムも搭載して,望ましい空気の質と圧力差を維持することができる.
オペレーション:
物品や人が移送される場合 典型的な手順は次のとおりです
品物や人は 下の清潔エリアからパスボックスに入ります
低潔度エリアへのドアが閉まり,高潔度エリアへのドアが開きます.
その物体や人物は,より清潔な場所に移動します.
高潔度なエリアへのドアが閉められ,逆方向にサイクルが繰り返されます.
利点:
汚染 制御: ダイナミック パス ボックスは,必要な空気の質を維持し,外部環境から汚染物質がクリーンルームに侵入するのを防ぐのに役立ちます.
作業流程の最適化: 材料,設備,スタッフの 効率的で制御された 移動を 異なる清潔地帯間で 促進します.
柔軟性:ダイナミックパスボックスは,様々なサイズ,形状,および転送されるアイテムの種類に対応するように設計および構成することができます.
応用:
ダイナミックパスボックスは,以下のような産業で一般的に使用されています.
医薬品製造
半導体の製造
バイオテクノロジー研究
医療機器の製造
航空宇宙および電子機器製造
ダイナミックパスボックスは 貨物の移動に使用される装置で 部屋の両側から空気を分離することができます
クリーンルームの入口に設置され,クリーンルームに入る微粒子の汚染量を最小限に抑えるため
クリーンルーム
| モデル | LCTW3 - 040040 | LCTW4 - 050050 | LCTW6 - 060060 | LCTW6 - 060080 | LCTW8 - 070070 | LCTW10 - 080080 | LCTW16 - 100100 |
| 材料 | SUS 304/316L ステンレス鋼 | ||||||
| タイプ | 角型 3ドア型 2層型 カスタマイズ型 | ||||||
|
外部サイズ W × D × H |
620 × 460 × 950 | 720 x 560 x 1050 | 820 x 660 x 1150 | 820 x 660 x 1350 | 920×760×1250 | 1020 x 860 x 1350 | 1220 x 1060 x 1600 |
|
内部サイズ ほら ほら |
400×400×400 | 500×500×500 | 600×600×600 | 600×600×800 | 700×700×700 | 800×800×800 | 1000×1000×1000 |
| 体重 (kg) | 80 | 100 | 130 | 160 | 180 | 210 | 250 |
| カスタムサイズ | 入手可能 | 入手可能 | 入手可能 | 入手可能 | 入手可能 | 入手可能 | 入手可能 |
| ドアの番号 | 2 - 4 | ||||||
| ドアの材料 | 温めたガラス | ||||||
| 鍵を挟む | メカニカル/電子 | ||||||
| 制御モード | オートマティック/マニュアル操作 | ||||||
| デザイン 作業領域 |
円弧の角を統合する | ||||||
| 指定空気 速度 (m/s) |
0.45 ± 20 % | ||||||
|
紫外線ランプ (W) |
6 × 2 | 8 × 2 | 8 × 2 | 8 × 2 | 15 × 2 | 20 × 2 | 20 × 2 |
|
騒音 (dB) |
65 | ||||||
| 電源 | 220V 50HZ | ||||||
| パワー | 0.2kW | 0.2kW | 0.2kW | 0.2kW | 0.2kW | 0.3kW | 0.3kW |
注:上記の仕様は,お客様の参照のみです.主に顧客のURSに従って設計および製造されています.
温熱ガラス扉は内部室をはっきりと見ることができる.
アクセサリーと寸法が多様です
隔離システム:
最も厳しい制御環境の用途のために製造されています
温熱ガラス扉は内側を可視化する.
フレームのない構造は 汚染物質が蓄積する関節がないので 簡単に清掃できます
ステンレス鋼の枠と 2階建ての 5mm厚のガラスの扉わかった
